當前位置：高壓柱塞泵設備之腳踏控制閥
高壓柱塞泵設備控制閥與噴槍的作用相同,都是控制噴嘴出流必不可少的機構。
所不同的是控制閥用于清洗內表面(管道、容器等),為腳踏控制或其他形式控制;而高壓柱塞泵設備噴槍用于清洗外表面(包括除銹、切割等),為手持控制。
因此,控制閥與噴槍(實質也是控制閥)的工作原理一致。

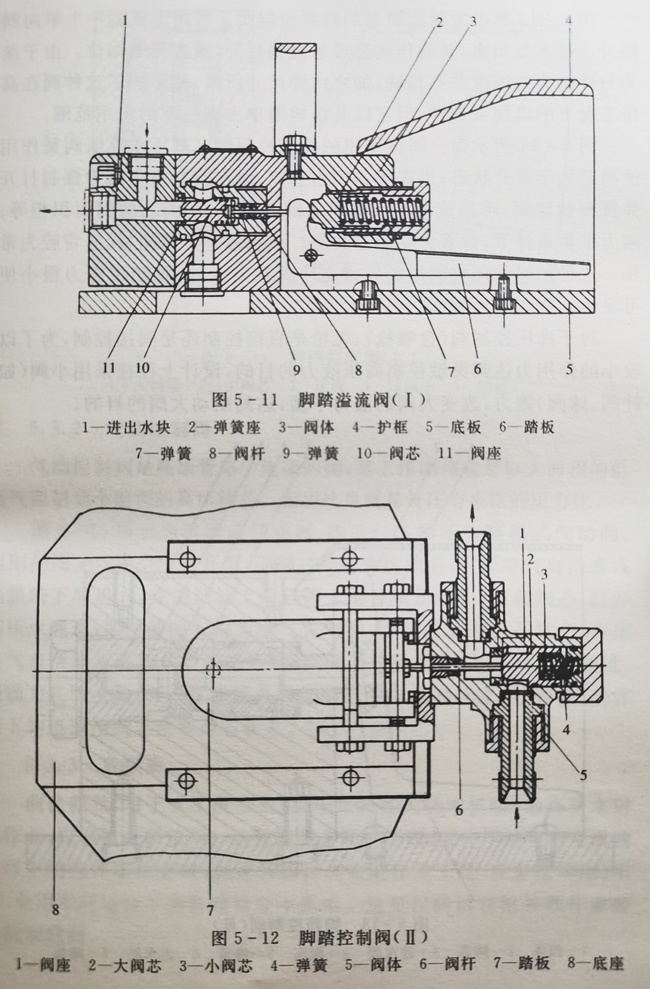

圖5-11所示高壓柱塞泵腳踏溢流閥為三通式閥,進水與出水直通,控制閥閥芯則為打開第三路作溢流卸荷使用。正常工況下,腳踏板不施力,則閥芯為常閉,高壓水直達噴嘴;當需要停車時,腳踏板施力,打開閥芯,高壓水全部回流水箱。實質上,這也是一種間接控制,類似高壓柱塞泵設備溢流閥。其缺點是只要開泵,不踩下腳踏閥,噴嘴即出流,這與閥的習慣啟閉功能不一致。
圖5-12所示的腳踏控制閥,其特點是閥芯的作用是對進水與出水的截流,也就是非溢流控制。由于高壓柱塞泵清洗機都配有調壓溢流閥,因此控制閥僅作截流開關就很常見。但是,對高壓大流量的截流開關并非容易。這是因為尺寸所限,液力與彈簧的平衡難以實現。為了較好地解決這一問題,除了精心設計面積差以外,就是采用組合閥。即以小面積針閥與大面積錐閥呈線接觸組合。泵在高壓工況下,錐閥在前后端壓差作用下關閉,這時只要以很小的力打開針閥,即可卸去錐閥后端液壓,開啟錐閥;噴嘴節流形成的液壓使錐閥保持動態平衡,這樣撤去針閥上作用力,在彈簧作用下,針閥又很容易聯動錐閥關閉。所形成的水錘自調壓閥卸荷。

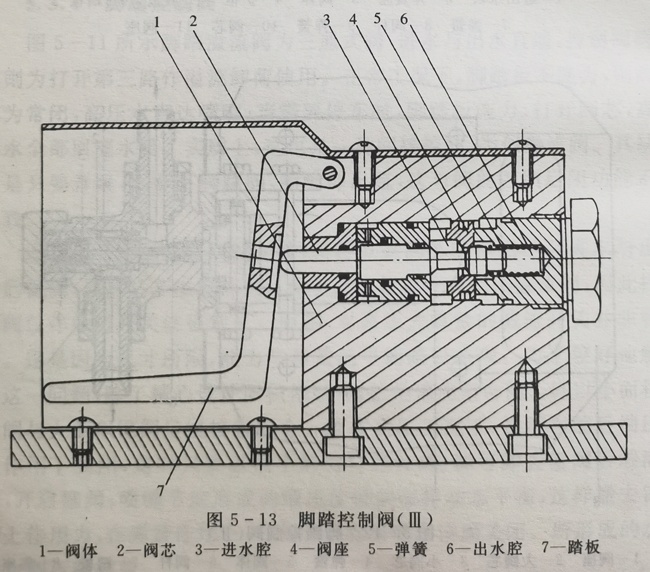

圖5-13所示為結構簡單的腳踏控制閥。實質上就是一個單向閥隔開了進水與出水,其動作就是或者強制打開,或者彈簧回位。由于液力與彈簧力的匹配并不精確,加之內腔尺寸所限,就影響了這種閥在高壓工況下的啟閉靈敏性,但它以其結構簡單占據一定的應用范圍。

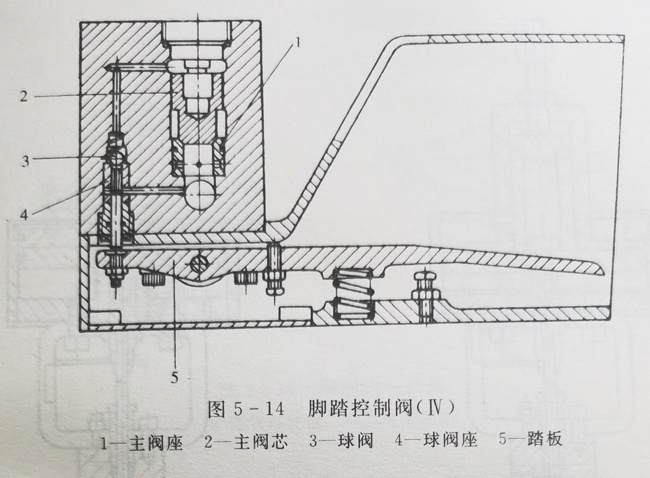

圖5-14所示為一間接作用的腳踏控制閥。高壓水克服閥簧作用使閥芯處于常開狀態;當需要關閉水射流,則在腳踏板上施力強制打開彈簧預載球閥,將出流的高壓水引入閥芯背腔,在閥芯兩面面積相等、液力平衡條件下,彈簧力使閥芯關閉。該閥芯打開期間,閥芯背腔為常壓。這種間接作用控制閥的特點是小閥控制大閥,腳踏板施力很小便可靈敏控制切斷水射流。
對于高壓控制閥(含噴槍),無論是直接控制還是間接控制,為了以較小的作用力達到靈敏控制高壓液力的目的,設計上往往采用小閥(如針閥、球閥)施力,改變大閥的液力平衡,達到制動大閥的目的。
